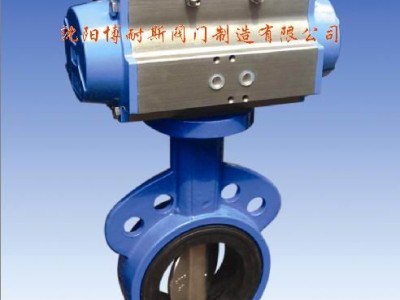

■ 博耐斯软密封对夹气动蝶阀 产品特点
1、采用无销连接技术,结构坚固紧凑,蝶板具有(上下、左右)自动对中功能。
2、阀体与阀颈铝合金一体化具有超强的防止结露作用。重量轻,特殊材料与压铸工艺制成的铝压蝶阀,防止结露、结灰、电腐蚀。
3、阀座法兰密封面采用大宽边:、大圆孤的密封，使阀门适应套合式和焊接式法兰连接要求,适用任何标准法兰连接要求，使安装密封更简单易行。
4、气动执行器采用挤压的高强度铝质缸体，内表面细磨精加工及硬质阳极化处理，摩擦系数小，使用寿命长，抗腐蚀性能强；双活塞齿轮齿条式设计，结构紧凑、安装位置对称、改变输出轴转向方便，使用寿命长、动作迅速；高精度齿轮和齿条，啮合间隙小，输出功率大，输出轴槽、螺孔；顶部安装孔尺寸符合NAMUR标准；气源接口尺寸符合NAMUR标准；底部安装孔尺寸符合ISO5211、DIN3337标准,方便安装电磁阀、限位开关等附件。
5、安装双作用气动执行器和二位五通电磁换向阀，可以控制阀门的开和关；安装单作用气动执行器和二位三通电磁换向阀，不但可以控制阀门的开和关，而且能在气源发生故障时，阀门会自动停在预设的开或关的安全位置。
■ 软密封对夹气动蝶阀 技术参数
| 公称通径 | DN(mm) | 50～600 | ||||
| 公称压力 | PN(MPa) | 1.0 | 1.6 | |||
| 试验压力(MPa) | 强度试验 | 1.5 | 2.4 | |||
| 密封试验（水） | 1.1 | 1.76 | ||||
密封试验（气） | 0.6 | |||||
| 泄 漏 量 | A级（零泄漏） | |||||
| 连接方式 | 对 夹 | |||||
| 设计标准 | JB/T8527 GB121238 | |||||
| 法兰连接尺寸 | JB/T74-90 GB9113.1-9113.26 | |||||
| 压 力 试 验 | GB／T 13927 | |||||
| 适用介质 | 淡水、海水、污水、空气、天然气、油品、一般化学介质等。 | |||||
| 适用温度 | -29℃—150℃ | |||||
| 驱动方式 | 气 动 | |||||
| 气动执行器 | ZTA双作用、ZTA单作用（弹簧复位）、AW型 | |||||
| 控制形式 | 开关型/模拟量调节型 | |||||
| 可选控制附件 | 电磁换向阀 | AC220V/DC24V | ||||
| 单作用 | 二位三通 | |||||
| 双作用 | 二位五通 | 单电控 | ||||
| 双电控 | ||||||
| 限位开关 | 机械式 | |||||
| 感应式 | ||||||
| 电气调位器 | 输入：4-20mA | |||||
| 输入/输出：4-20mA | ||||||
手操机构 | ||||||
气源处理三联件 | ||||||
■ 软密封对夹气动蝶阀 控制附件功能
■ 软密封对夹气动蝶阀 主要零件材质
